高温用シース熱電対 (1260℃)
特殊合金を使用した高温用シース熱電対です。
高価な白金系熱電対でしか対応できなかった、1000℃を超える高温環境下でも使用できます
シース外径 φ4.8mmの場合、最高使用温度は1260℃です。
高価な白金系熱電対でしか対応できなかった、1000℃を超える高温環境下でも使用できます
シース外径 φ4.8mmの場合、最高使用温度は1260℃です。
特長
・特殊合金のHOSKINS2300®は、高価な白金系熱電対しか選択肢のなかった1100℃以上の測定環境において、大幅なコストダウンが可能となります。
・1000度を超える環境下において、優れた耐久性と安定性を兼ね備えた製品です。
・1000℃で2000時間の試験でも酸化せず長期使用が可能です。
1250℃、2000時間加熱耐久試験後のシース外観写真
|
HOSKINS2300® シース外径φ8.0 |
左 SC1000H 右 SC1000N |
|---|---|
 |
 |
|
金属シース材の特殊合金を使用しているため高温時、金属表面に強固な酸化被膜が生成し自己防御形合金に進化します。 結果、シース自体の高温酸化及び劣化を軽減させ、更に外部アタック物質の浸透を阻止し、エレメント自体の劣化もセーブされ安定した出力を得ることができます。 |
|

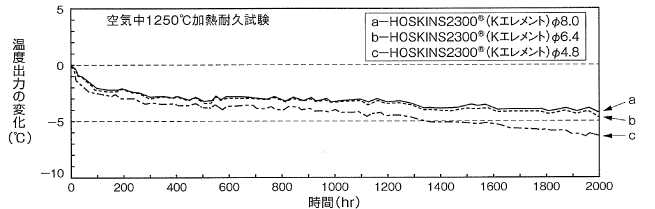

高温耐久試験
酸化試験
| 非加熱時の断面粒界写真 | 1000℃、2000時間加熱時の断面粒界写真 | ||
|---|---|---|---|
| HOSKINS2300® | インコネル600 | HOSKINS2300® | インコネル600 |
 |
 |
 |
 |
| 同条件環境下であれば從來のステンレス系シースやインコネル系シースに比べ、数倍の寿命が期待できます。 | |||
仕様
| シース外径 | φ1.0 | φ1.6 | φ3.2 | φ4.8 | φ6.4 | φ8.0 |
|---|---|---|---|---|---|---|
| 最高使用温度 | 1000℃ | 1100℃ | 1200℃ | 1260℃ | 1260℃ | 1260℃ |
| (参考)ステンレス | 650℃ | 650℃ | 750℃ | 800℃ | 800℃ | 900℃ |
| 許容差 | ASTM E230 SP-STD / IEC-JIS1・2 | |||||
※ヘッド付き・保護管式・耐圧防爆形など様々な形状のシース熱電対を用意しております。
