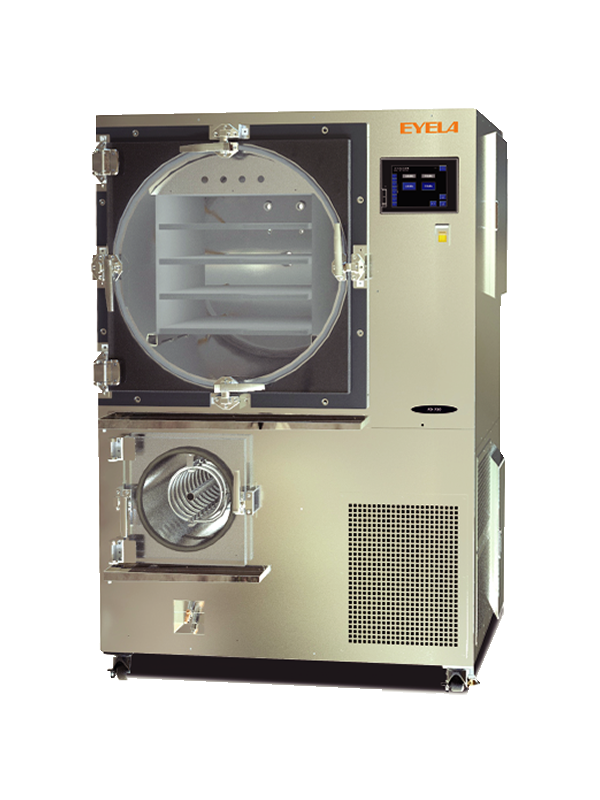

大型棚式凍結乾燥機 FD-650・680・750・780型
 _png_w185px_h260px.png)
細胞組織用、各種標本や半導体電子材料など幅広い分野に実績のある大型棚式凍結乾燥機 FD-750・780の除湿容量が半分になり、サイズも価格も全てがお求めやすい新モデルがFD-650・FD-680です。
研究・試験用からセミプラント、パイロットプラントまで幅広く予備実験が行なえます。
研究・試験用からセミプラント、パイロットプラントまで幅広く予備実験が行なえます。
価格
お問い合わせください
特長
- 研究・試験用～パイロットプラントまでの幅広いニーズに対応します。
- 乾燥棚は冷却と加熱ができるので、試料容器を棚にセットするだけで予備凍結と凍結乾燥を行えます。
- 運転中にサンプルの状態を確認できるよう、透明アクリル扉を採用しています。
- 自動プログラム運転が可能です。真空制御や共晶点測定機能など、様々な用途に合わせたオプションをご用意しています。
- 乾燥棚温度調節簡易の上限は70℃です。食品分野での二次乾燥時に、衛生試験法における乾燥原料試験法が行なえます。(除湿容量20Lタイプ)
- コールドトラップに付着した氷は、ホットガスバイパス方式により素早く融氷するので、次の運転までの時間を短縮できます。
パイロットスケール実験に必要なファクターをすべて装備(一部オプション)
予備凍結温度、一次・二次乾燥温度、それぞれのファクターによりサンプルの物性、特性に応じた最適な乾燥温度をプログラムで設定できます。真空制御や共晶点測定機能など、さまざまな用途に合せたオプションを用意しています。
データの書き出しが可能
資料の乾燥終了後、本体に記録されたデータをUSBメモリに取り出し、お手元のパソコンでデータの閲覧・編集を行うことができます。
※データ：Excel(エクセル)のcsv形式
予備凍結と凍結乾燥を自動でプログラム運転
プログラム作成時に前のステップと違う温度を入力すると、昇温・下降のステップとなり、同じ温度を入力すると温度キープのステップとなります。
昇温・下降のステップは同ステップに入力した時間経過時に目標の温度に到達するように温度調節を行います。
※棚温度も含めて、実際の試料の量や状態により温度のバラつきが生じることがあります。
仕様
除湿容量 10Lタイプ
| 型式 | FD-650 | FD-680 |
|---|---|---|
| トラップ冷却温度 | －45℃以下 | －80℃以下 |
| 除湿容量 | 10L/回 | |
| 乾燥棚温度調節範囲 | -30～40℃ | -40～40℃ |
| 到達真空度 | 6.67Pa以下 | 3Pa以下 |
| 温度プログラム | 10パターン、12ステップ(予備凍結～真空ポンプ起動～乾燥工程・全行程制御) | |
| 外部入出力 | 真空度、棚温度、トラップ温度：各1点、試料温度：3点(計6点)、記録計付(USBメモリへのデータ出力) | |
| 冷凍機・冷媒 | 棚冷却用・トラップ冷却用冷凍機 空冷式 1.5kW・R404A |
空冷式 1.5kW×1.5kW・R404A・R23 |
| ヒータ | シリコンラバーヒータ 860kW | |
| 真空ポンプ排気量 | 600・720L/min (50・60Hz) | |
| 乾燥棚寸法・棚ピッチ | 360W×480D×18Hmm・90mm | |
| チャンバー内寸法・材質 | φ550×550D・SUS304 | |
| 外寸法 | 1000W×1300D×1700Hmm | |
| 質量 | 約550kg | 約600kg |
| 電源 | 三相 200V 12A 3.41kVA 50/60Hz | 三相 200V 14A 4.9kVA 50/60Hz |
除湿容量 20Lタイプ
| 型式 | FD-750 | FD-780 |
|---|---|---|
| トラップ冷却温度 | －45℃以下 | －80℃以下 |
| 除湿容量 | 20L/回 | |
| 乾燥棚温度調節範囲 | -40～70℃ | -50～70℃ |
| 到達真空度 | 6.67Pa以下 | 3Pa以下 |
| 温度プログラム | 10パターン、12ステップ(予備凍結～真空ポンプ起動～乾燥工程・全行程制御 | |
| 外部入出力 | 真空度、棚温度、トラップ温度：各1点、試料温度：3点(計6点)、USBメモリへのデータ出力 | |
| 冷凍機・冷媒 | 棚冷却用冷凍機 空冷式 1.5kW トラップ冷却用冷凍機 空冷式 1.5kW・R404A |
空冷式 2.2kW×1.875kW・R404A・R23 |
| ヒータ | シリコンラバーヒータ 1.4kW | |
| 真空ポンプ |
油回転ロータリー式 1.5kW (ガスバラスト、オイルミストトラップ、オイル逆流防止弁付） |
|
| 真空ポンプ排気量 | 600・720L/min (50・60Hz) | |
| 乾燥棚寸法・棚ピッチ | 480W×550D×18Hmm・90mm | |
| チャンバー内寸法・材質 | φ700×650D・SUS304 | |
| 外寸法 | 1200W×1600D×1800Hmm | |
| 質量 | 約950kg | 約1000kg |
| 電源 | 三相 200V 18A 6.2kVA 50/60Hz | 三相 200V 21A 7.275kVA 50/60Hz |
オプション
| 価格 | ||
| 真空制御装置 | 生産時のばらつきをできるだけ無くすため、真空度調整を行い、再現性の高い凍結乾燥が行なえます。 | ￥582,000 |
| 共晶点モニタ | 電極により水溶液の電気抵抗値を計測し、共晶点を検出します。 温度に敏感な試料を乾燥させるときや、コラプスの予防策を講じることができます。 |
￥400,000 |
| (耐蝕型)油回転真空ポンプ DW-720C型 | 耐食性に優れた真空ポンプです。 (オイルミストトラップ付） | ￥488,000 |
| FD-650・680型用アルミトレイ | 熱伝導の良いアルミにより、試料に対して電熱速度が優れた凍結乾燥が行なえます。 | ￥29,800 |
| FD-750・780型用アルミトレイ | 298,000 |
特注対応が可能です
- 蒸気滅菌仕様
- クリーンルーム仕様
- 棚板ブライン循環仕様
- 自動密栓仕様
- 耐酸仕様
など、特注で対応します。お問い合わせください。
